Описание

Клапан КПС-1м(90) сертифицирован в установленном законодательством порядке. Сертификат соответствия требованиям технического регламента:

• №С-RU.ПБ25.В.00231

Предел огнестойкости клапана КПС-1м(90):

• в режиме нормально открытого (огнезадерживающего) клапана — EI 90 (1,5 часа)
• в режиме нормально закрытого (дымового) клапана — EI 120, E 120 (2 часа)

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от −30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противоположные преграды

КПС-1м(90) работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Клапан изготовлен из оцинкованной стали.

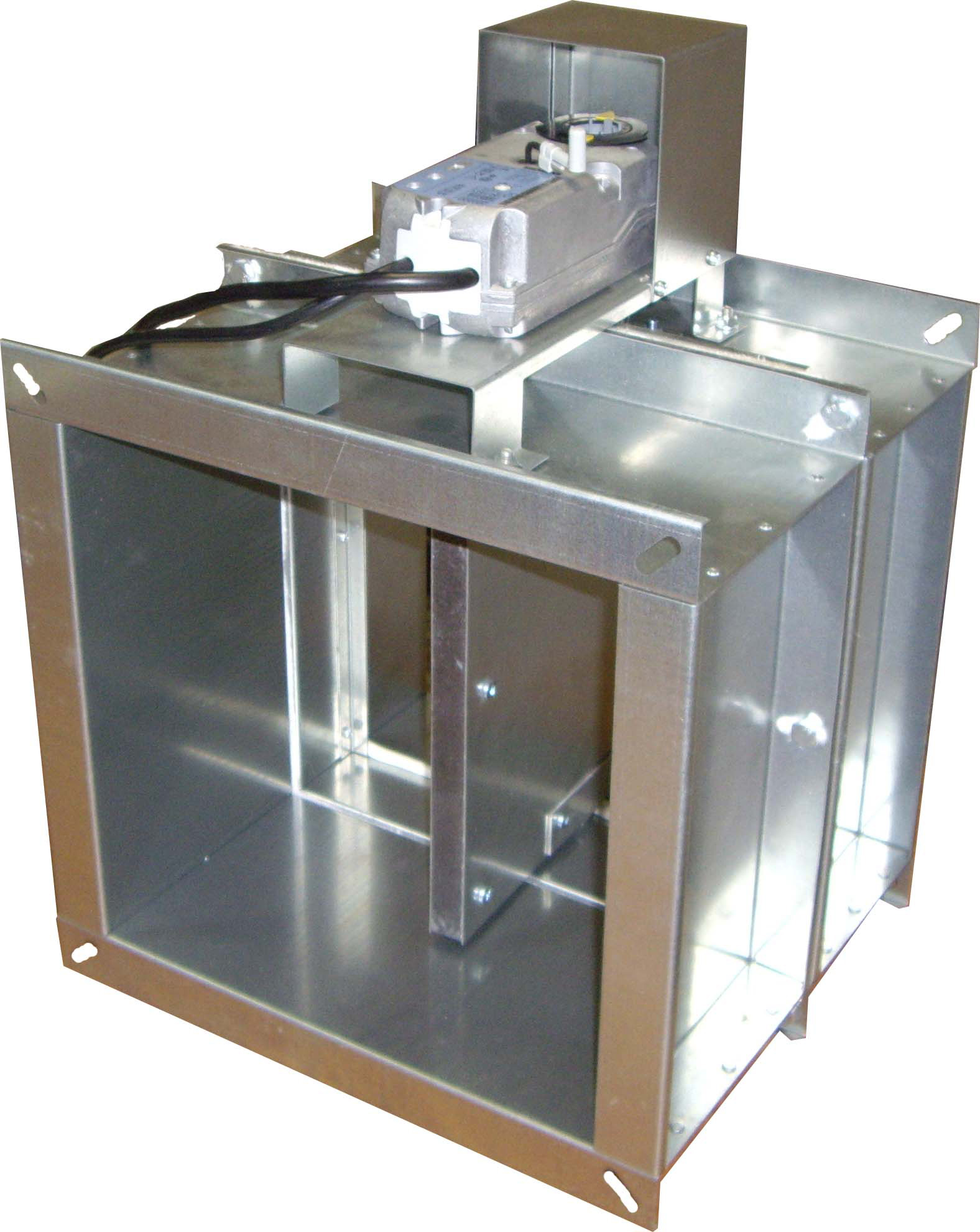

Конструкция прямоугольного (квадратного)клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции № 1 и секции № 2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Конструкция круглого клапана представляет собой односекционный корпус, заслонки из огнеупорного материала, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Клапан КПС-1м(90) комплектуется следующими типами приводов:

• электромеханический MS, MSE (Siemens);
• электромеханический MB, MBE;
• электромагнитный (ЭМ);
• пружинный с тепловым замком (ТЗ).
