Описание

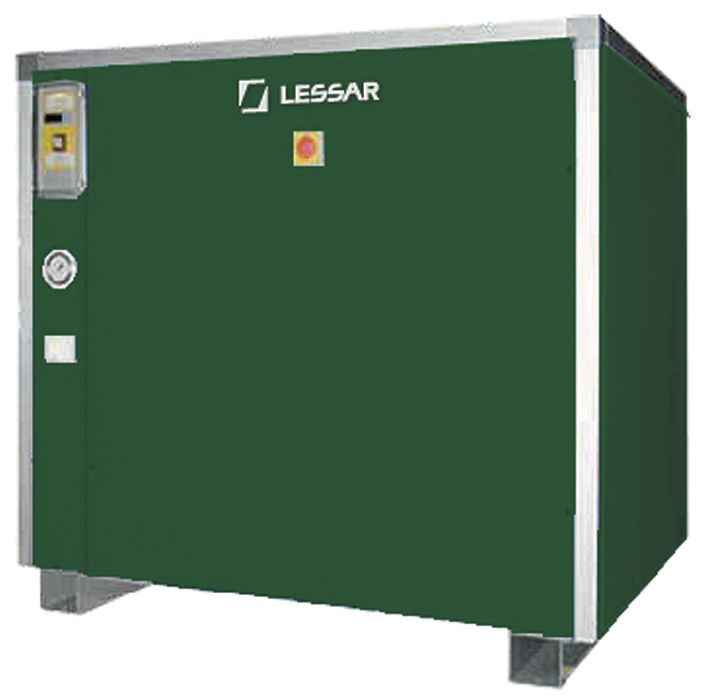

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Водяной теплообменник

Пластинчатый испаритель изготовлен из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Водоохлаждаемый конденсатор

Представляет собой высокоэффективный пластинчатый конденсатор, изготовленный из нержавеющей стали AISI316.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Контур хладагента

Включает в себя фильтр осушитель, смотровой глазок с индикатором влажности, соленоидный вентиль, запорный вентиль на жидкостной линии, терморегулирующий вентиль с внешним уравниванием, защиту от высокого и низкого давления фреона.

Водяной контур

Состоит из автоматического вентиля подпитки воды с манометром, предохранительного клапана, расширительного бака, насоса воды контура потребителя, водяного бака.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и мониторит систему защиты. Имеет возможность подключения к BMS.

Контур свободного охлаждения

Организован за счет использования пластинчатого теплообменника, 3-ходового модулирующего вентиля, системы контроля, встроенной в микропроцессор.

Опции

• Виброизолирующие опоры резиновые
• Реле протока электромеханическое
• Упаковка в виде деревянного ящика
• Манометры высокого и низкого давления хладагента
• Реле максимального и минимального напряжения
• Реле контроля правильности чередования фаз
• Нагреватель электрический предупреждения обмерзания
• Подогрев масла в картере компрессора
• Вентили запорные компрессора
• Плата часов
• Плата сетевого протокола ModBus
• Плата сетевого протокола LonWorks
• Панель дистанционного управления с графическим дисплеем
• Насос рециркуляции воды
• Фланцы и ответные фланцы для подсоединений хладоносителя и теплоносителя к чиллеру
• Запорные вентили для подсоединений хладоносителя и теплоносителя к чиллеру
• Насос потребителя
• Инвертор для насоса потребителя (необходим насос рециркуляции воды)
• Насос конденсатора
• Инвертор для насоса конденсатора
• Сигнал 0–10 В для управления работой вентиляторов сухого охладителя
• Автоматический выключатель для сухого охладителя
• Электронный расширительный вентиль
• Плавный пуск компрессора
