Описание

Применение

• Вентиляционные решетки серии SL применяются для приточной или вытяжной вентиляции в зонах комфорта и промышленных зонах
• Направленная подача приточного воздуха для вентиляции перемешивания
• Ламели регулируются при необходимости
• Для систем с переменным и постоянным расходом воздуха
• Разность температур приточного воздуха и в помещении от —12 до +4 K
• Для установки в стены, подоконники и прямоугольные воздуховоды

Характеристики

• Индивидуально регулируемые ламели
• Декоративная рамка
• Скрытое винтовое крепление

Варианты исполнения

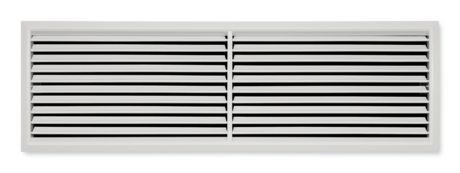

• SL: Одиночная решетка
• E-SL, M-SL: Секционная решетка

Элементы конструкции и характеристики

• Декоративная рамка
• Индивидуально регулируемые горизонтальные ламели
• Уплотнение по периметру (установлено на заводе)
• Вертикальная центральная стойка для номинальной длины свыше 625 мм

Доп. комплектующие

• AG, AS, D, DG: Для балансировки расхода воздуха и управления воздушным потоком

Аксессуары

• Монтажная рамка: Для простого и быстрого монтажа вентиляционных решеток
• Корпус фильтра: Рамка с фильтрующим элементом и пружинным зажимом

Особенности конструкции

• Ассиметричные закрепленные ламели
• Наружная рамка без крепежных отверстий

Материалы и покрытие

• Рамка и ламели изготовлены из оцинкованной листовой стали
• Рамка и ламели с порошковым покрытием RAL 9010, чистый белый
• P1: Рамка и ламели с порошковым покрытием, цвета RAL CLASSIC

Стандарты и нормативные документы

• Уровень звуковой мощности генерируемого шума измеряется в соответствии со стандартом EN ISO 5135

Техническое обслуживание

• Техническое обслуживание не требуется, материалы и конструкция не подвержены износу
• Технический контроль и очистка соответствуют нормам VDI 6022
